シースルービジョン TPIシリーズ
景観を損なわない圧倒的な透過性とデザイン
景観を損なわない圧倒的な透過性とデザイン

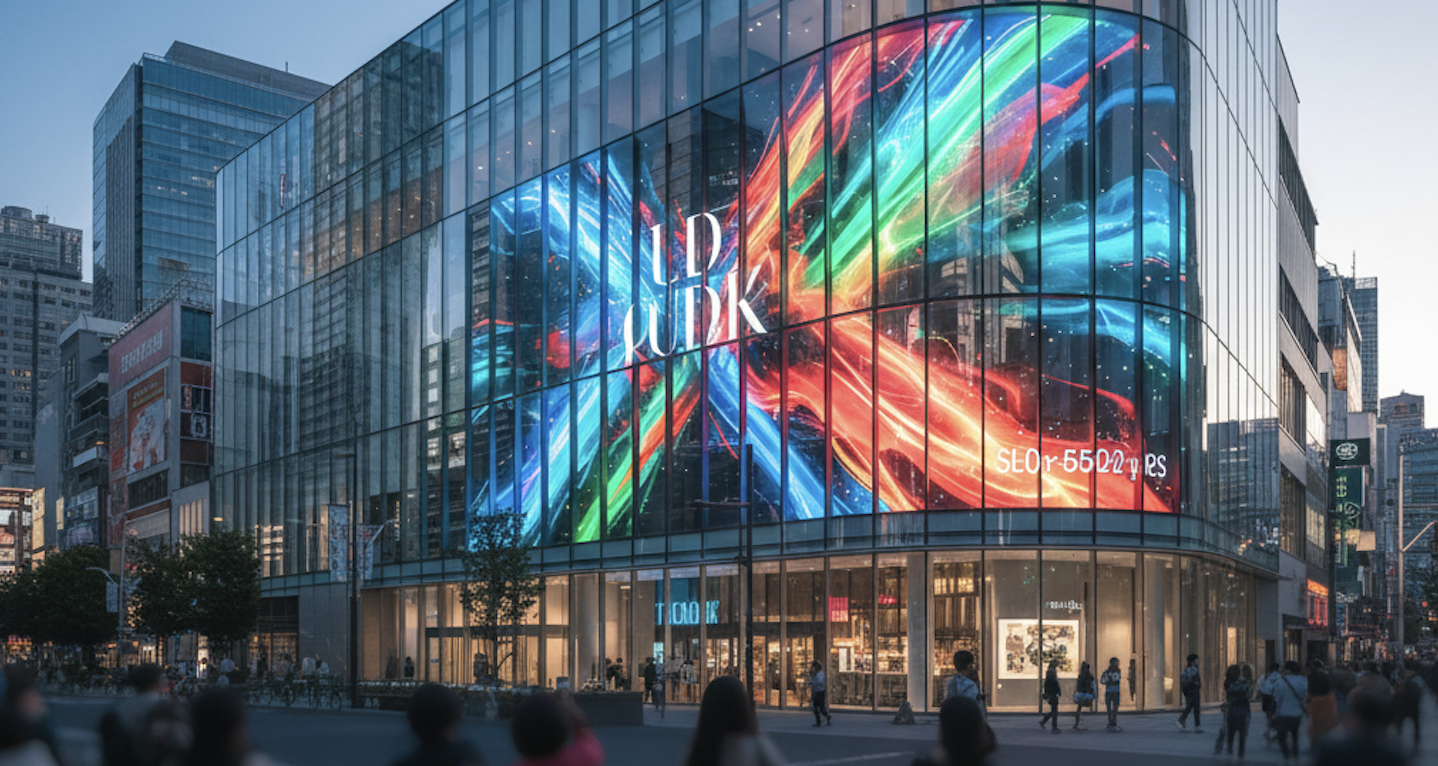

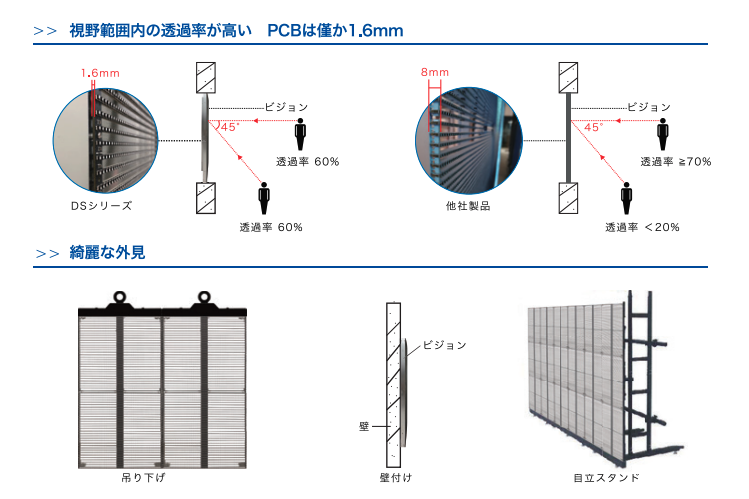

シースルーLEDビジョンは、PCB（プリント基板）をわずか1.6mmまで薄型化。視野範囲内での高い透過率を実現し、店舗のガラス面に設置しても外光を遮りません。
吊り下げ、壁付け、自立スタンドなど、シーンに合わせた自由な設置方法が可能で、洗練された外見を維持したまま鮮やかな映像演出を実現します。
● 高輝度で素晴らしい表示効果
輝度 4500nit を誇り、明るい環境下でもくっきりとした美しい映像を映し出します。
● 軽量設計で取付・メンテナンスが容易
重さは 11kg/㎡ 未満 と極めて軽量。建物への負担を抑え、迅速な設置とメンテナンスを実現します。
主な製品特長
- ✅ 薄型PCB： わずか1.6mmで透過率60%を確保
- ✅ 高視認性： 他社製品を凌ぐ広い視野角での透過率
- ✅ 設置性： 吊り下げ・自立など多用途に対応
- ✅ 信頼性： 回路バックアップ対応製品
資料請求・製品導入に関するご相談
専門スタッフが設置環境や用途に合わせた最適なプランをご提案いたします。
お見積り依頼や販売店契約についてもお気軽にお問い合わせください。
お急ぎの方はお電話にて承っております
TEL：03-4334-4800
（受付時間：平日 9:00〜18:00）
仕様
| 品番 | TPI2.8×5.6 | TPI3.9×7.8 | TPI5×10 | TPI10 | TPO3.9×7.8 | TPO5×10 | TPO10.4 |
|---|---|---|---|---|---|---|---|
| 設置環境 | 屋内 | 屋内 | 屋内 | 屋内 | 屋外 | 屋外 | 屋外 |
| LEDドットピッチ | 横2.8mm×縦5.6mm | 横3.9mm×縦7.8mm | 横5.2mm×縦10.4mm | 横10.4mm×縦10.4mm | 横3.9mm×縦7.8mm | 横5.2mm×縦10.4mm | 横10.4mm×縦10.4mm |
| 推奨視認距離 | ≧4m | ≧6m | ≧7m | ≧8m | ≧8m | ≧8m | ≧10m |
| 透過率 | 50% | 60% | 65% | 75% | 60% | 65% | 75% |
| 解像度(ドット数)/㎡ | 357×178 | 256×128 | 192×96 | 96×96 | 256×128 | 192×96 | 96×96 |
| 輝度(cd/㎡) | 4500×1000 | 4500×1000 | 4000×1000 | 4000 | 4500 | 4000 | 4000 |
| 最大消費電力(約W/㎡) | 790W | 786W | 765W | 765W | 786W | 765W | 765W |
| 平均消費電力(約W/㎡) | 260W | 260W | 260W | 260W | 260W | 260W | 260W |
| 動作温度 | -20℃〜60℃ | -20℃〜60℃ | -20℃〜60℃ | -20℃〜60℃ | -20℃〜60℃ | -20℃〜60℃ | -20℃〜60℃ |
| 動作湿度 | 10%〜95% | 10%〜95% | 10%〜95% | 10%〜95% | 10%〜95% | 10%〜95% | 10%〜95% |
| LEDセットサイズ(横×縦) | 500mm×125mm(※) | 1000mm×500mm | 1000mm×1000mm | 1000mm×500mm | 1000mm×750mm | 1000mm×750mm | 750mm×750mm |
| 視野角 | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) | 140°(水平)/90°(垂直) |
| IP保護レベル | IP30/IP65 | IP30/IP65 | IP30/IP65 | IP30/IP65 | IP30/IP65 | IP30/IP65 | IP30/IP65 |
| LED寿命 | 100000時間 | 100000時間 | 100000時間 | 100000時間 | 100000時間 | 100000時間 | 100000時間 |
| 入力電圧 | AC100V/240V | AC100V/240V | AC100V/240V | AC100V/240V | AC100V/240V | AC100V/240V | AC100V/240V |
| キャビネット材質 | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) | アルミ製(約25Kg/㎡) |
| メンテナンス方面 | 前面 | 前面 | 前面 | 前面 | 前面 | 前面 | 前面 |
品番: TPI2.8×5.6
設置環境:屋内
LEDドットピッチ:横2.8mm×縦5.6mm
推奨視認距離:≧4m
透過率:50%
解像度(ドット数)/㎡:357×178
輝度(cd/㎡):4500×1000
最大消費電力(約W/㎡):790W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):500mm×125mm(※)
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPI3.9×7.8
設置環境:屋内
LEDドットピッチ:横3.9mm×縦7.8mm
推奨視認距離:≧6m
透過率:60%
解像度(ドット数)/㎡:256×128
輝度(cd/㎡):4500×1000
最大消費電力(約W/㎡):786W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):1000mm×500mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPI5×10
設置環境:屋内
LEDドットピッチ:横5.2mm×縦10.4mm
推奨視認距離:≧7m
透過率:65%
解像度(ドット数)/㎡:192×96
輝度(cd/㎡):4000×1000
最大消費電力(約W/㎡):765W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):1000mm×1000mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPI10
設置環境:屋内
LEDドットピッチ:横10.4mm×縦10.4mm
推奨視認距離:≧8m
透過率:75%
解像度(ドット数)/㎡:96×96
輝度(cd/㎡):4000
最大消費電力(約W/㎡):765W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):1000mm×500mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPO3.9×7.8
設置環境:屋外
LEDドットピッチ:横3.9mm×縦7.8mm
推奨視認距離:≧8m
透過率:60%
解像度(ドット数)/㎡:256×128
輝度(cd/㎡):4500
最大消費電力(約W/㎡):786W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):1000mm×750mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPO5×10
設置環境:屋外
LEDドットピッチ:横5.2mm×縦10.4mm
推奨視認距離:≧8m
透過率:65%
解像度(ドット数)/㎡:192×96
輝度(cd/㎡):4000
最大消費電力(約W/㎡):765W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):1000mm×750mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
品番: TPO10.4
設置環境:屋外
LEDドットピッチ:横10.4mm×縦10.4mm
推奨視認距離:≧10m
透過率:75%
解像度(ドット数)/㎡:96×96
輝度(cd/㎡):4000
最大消費電力(約W/㎡):765W
平均消費電力(約W/㎡):260W
動作温度:-20℃〜60℃
動作湿度:10%〜95%
LEDセットサイズ(横×縦):750mm×750mm
視野角:140°(水平)/90°(垂直)
IP保護レベル:IP30/IP65
LED寿命:100000時間
入力電圧:AC100V/240V
キャビネット材質:アルミ製(約25Kg/㎡)
メンテナンス方面:前面
